Coal Roller Screen je inovativní řešení třídění kombinující separační a dopravní funkce v jednom systému. Skládá se z několika hřídelí vybavených synchronně rotujícími-disky odolnými proti opotřebení, které vytvářejí dynamický stínící povrch, který zajišťuje hladký chod, konzistentní tok materiálu a přesné oddělování velikosti.
Uhelné válcové síto, které se běžně nazývá kolébavý podavač nebo kotoučové síto, je zvláště účinné při zpracování obtížných materiálů, jako je mokré uhlí, lepkavé rudy nebo abrazivní agregáty. Na rozdíl od vibračních třídičů její otevřená konstrukce zabraňuje ucpávání a umožňuje nepřetržitý, efektivní provoz i v náročných podmínkách, přičemž zachovává vysokou kapacitu zpracování a přesnost třídění.
Naše rolovací třídiče jsou široce používány v úpravně uhlí, těžbě, cementárnách, hutnictví a chemickém sektoru. Díky své robustní konstrukci, komponentům s dlouhou{1}}trvanlivostí a nízkým nárokům na údržbu nabízejí významné zlepšení produktivity závodu, spolehlivosti a-efektivnosti nákladů.

Jak uhelné válečkové síto funguje?

Třídicí plocha se skládá z mnoha paralelně uspořádaných válečkových hřídelí, sítový hřídel je vybaven řadou rozmístěných třídicích kotoučů, hřídele válečků se otáčejí ve stejném směru, aby se realizovalo podávání a třídění materiálů.

Povrch síta uhelného válečkového síta se skládá z několika paralelně uspořádaných sítových hřídelí vybavených tvarovanými sítovými kotouči a sítové hřídele jsou poháněny hnacím zařízením, aby se otáčely ve stejném směru při stejné rychlosti a vytvořily povrch odvalovacího síta.

Když materiál proudí po povrchu síta, může vytvářet materiálový tok stejné tloušťky a s určitým zrychlením.

Mezera mezi hřídelem síta a sítovým kotoučem tvoří otvor síta, materiál menší než otvor síta je vystaven vlastní gravitaci a rotační síle hřídele síta a stává se materiálem pod sítem skrz otvory síta. Materiál větší než otvory síta dále vstupuje podél povrchu síta působením rotujícího kotouče síta, stává se materiálem na sítu a nakonec dosahuje klasifikace materiálu.

Komponenty jádra síta na uhlí

Naše společnost má kvalifikované technické pracovníky a dokonalý systém řízení kvality, aby byla zajištěna vysoká kvalita hlavních komponent rolovacího síta, aby byla zaručena vysoká-výkonnost provozu produktu.

Sestava hřídele obrazovky

350x350 Sestava hřídele obrazovky se skládá z motoru + redukce, hřídele obrazovky, kotouče obrazovky, plochého klíče, pojistné matice, spojky, sedla ložiska a příslušenství sedla ložiska. Hnací motor je spojen s reduktorem a hřídelem síta přes spojku.
Konstrukce hřídele obrazovky je přiměřená a bezpečná, což může účinně zabránit jevu ohýbání a zlomení hřídele válce.
Když některá skupina sítových hřídelí selže, materiál se může dále pohybovat vpřed pod tlakem předchozího sítového hřídele a prosévání může fungovat jako obvykle. Sedlo ložiska hřídele síta je instalováno na vnější straně boční desky skříně síta pro snadnou demontáž.

Disk na obrazovce

Coal Roller Screen je odlit-z manganové chromové legované oceli odolné proti opotřebení, která má dobrou odolnost proti opotřebení a dokáže se vyrovnat s nárazy a opotřebením velkých materiálů bez jakékoli deformace nebo lomu.
Coal Roller Screen je navržen jako parabolický sítový kotouč a je zaoblený, aby eliminoval ostré rohy, takže rotační odpor síta je minimalizován.
Parabolický tvar sítového kotouče může maximalizovat rušivou schopnost uhelného válcového síta na tok materiálu a zlepšit rychlost prosévání.

Uhelné válečkové sítoPodrobnosti

Pohon zařízení

Přijímá jednoosý jednoosý-motorový pohon nebo více{2}}řetězový kombinovaný režim přenosu, přiměřenou konfiguraci výkonu a strukturu povrchu obrazovky, aby se rovnoměrně rozložilo zatížení materiálu na obrazovce a zajistil hladký provoz.
Konstrukční struktura hnacího zařízení je jednoduchá, snadno se instaluje a demontuje a připojený sítový hřídel se při demontáži nepohybuje.
Hnací zařízení má kompaktní rozměry, nízkou hmotnost, dlouhou životnost a nízké náklady na údržbu.

Roller Screen Screen Disc

Disk na obrazovce

Coal Roller Screen disk s odstupňovaným rozložením, rozumnější design. Kotouč Coal Roller Screen má dobrou odolnost proti nárazu a nevykazuje žádné deformace a lomy.
Kotouč Coal Roller Screen má dobrou odolnost proti opotřebení a dlouhou životnost. Parabolický tvar sítového kotouče má rozumnou konstrukci a vysokou přesnost montáže, což může zlepšit přesnost stínění.

Obrazovka

Hlavní tělo uhelného válečkového síta je svařeno z nízko-legované vysokopevnostní{1}} konstrukční oceli. Všechny sestavy sítového hřídele jsou připevněny k tělu stroje spojovacími šrouby. Na boční straně těla stroje jsou instalovány desky odolné proti opotřebení, aby se zabránilo přímému kontaktu mezi materiály a skříní, což výrazně prodlužuje životnost zařízení. A obložení-odolné proti opotřebení a skříň obrazovky jsou spojeny šrouby, které lze snadno vyměnit.

Ochranné pouzdro

Ochranné pouzdro síta Coal Roller Screen je svařeno z legované oceli NM500-odolné proti opotřebení, nastříkáno anti-korozní a antikorozní barvou-a spojeno s násypkou a výstupním krytem v přední a zadní části.
Celkové utěsnění sítového boxu může účinně zabránit znečištění prachem, snížit dopad na životní prostředí a splnit požadavky zelené výstavby.
Ochranný kryt je opatřen pozorovacím okénkem pro usnadnění pozorování provozu stroje.

Roller Screen Wear-Resistant Lining Plate

Obkladová deska odolná proti opotřebení-

Obkládací deska odolná proti opotřebení je vyrobena ze slitinového materiálu a celý výrobní proces využívá svařování, tepelné zpracování, obrábění a další výrobu na montážní lince, která má dlouhou životnost a vysokou odolnost proti opotřebení, houževnatost a odolnost proti nárazu.
Vnitřek skříně obrazovky a kontaktní plocha mezi vodicí drážkou a materiálem jsou opatřeny obložením odolným proti opotřebení-, které může skříň obrazovky chránit a prodloužit životnost vodicí drážky. Deska obložení je připevněna k základní desce pomocí šroubů a výměna je pohodlná.

Samočisticí-zařízení

Samočistící zařízení hřídele síta je vyrobeno z oceli odolné proti opotřebení- a je vybaveno řeznou hranou, která je nakloněna ke spodní části hřídele síta. Některé vláknité nečistoty a lepkavé materiály připojené k sítu budou čisticím zařízením automaticky vyčištěny, aby se vyřešilo zablokování povrchu síta.

Uhelné válečkové sítoVlastnosti

01/ Před{0}}rozdrcení Screening

Než se suroviny dostanou do primárního drtícího zařízení, jako jsou čelisťové drtiče a kladivové drtiče, dokáže tato uhelná válcová třída účinně před-odsít práškové materiály, které jsou uvnitř. Toto opatření může účinně zabránit zablokování drtící komory, výrazně zvýšit kapacitu zpracování a účinnost hlavního drtícího zařízení a přímo snížit dodatečnou spotřebu energie způsobenou zpracováním jemných materiálů. Dosahuje úspory energie a zlepšení účinnosti na úrovni procesu.

02/ Vysoce přesné{0} promítání

U materiálů s vysokým obsahem vlhkosti, vysokou viskozitou nebo složitým složením, se kterými se tradičními vibračními síty obtížně manipuluje, dosahuje naše válečková síta s jedinečným principem rotačního třídění a schopností nuceného transportu vynikající přesnosti třídění. Síťový disk má během rotace samočisticí účinek-, který dokáže účinně rozbít lepivé shluky a zajistit důkladnější oddělení materiálu. Účinnost stínění je mnohem vyšší než u konvenčních zařízení.

03/ Flexibilní rozvržení

Pro splnění plánování výrobní linky a prostorových omezení různých zákazníků nabízí toto zařízení vysokou flexibilitu konfigurace. Podporuje různé způsoby instalace, jako je horizontální a šikmá, a může upravit celkový úhel sklonu. Lze jej snadno integrovat do kompaktních rozvržení pracoviště nebo složitých stávajících výrobních procesů a poskytnout vám přizpůsobená řešení.

04/ Uživatelsky-přívětivý provoz

Zavázali jsme se, že provoz bude jednoduchý. Ovládací systém je navržen intuitivně a snadno se ovládá. Zařízení zároveň nabízí dva provozní režimy: manuální a plně automatický. Lze jej flexibilně přepínat podle vašich výrobních výkyvů a potřeb modernizace inteligentní továrny, což poskytuje pevný základ pro dosažení bezobslužného 值守 a centralizovaného řízení.

05/ Uzavřený design

Zařízení využívá zcela{0}}uzavřenou konstrukci, která může účinně potlačit rozptyl prachu během provozu a výrazně snížit mechanický provozní hluk. To nejen vytváří čistší, tišší a bezpečnější pracovní prostředí pro zaměstnance, ale také pomáhá podnikům snadno splnit stále přísnější normy ochrany životního prostředí a průmyslové bezpečnosti.

06/ Nízké provozní náklady

Díky robustní a odolné konstrukci stroje, minimálním nárokům na údržbu a vynikajícímu{0}}úspornému výkonu samotného produktu vám naše Válcové síto na uhlí nabízí významné cenové výhody po celou dobu životního cyklu. Méně prostojů, nižší spotřeba náhradních dílů a náklady na energii, to vše dohromady vede k dlouhodobé{2}}výrazné návratnosti investic a celkovému zlepšení ziskovosti.

Odešlete své požadavky a promluvte si s jedním z našich technických inženýrů o vašem projektu.

Kontaktujte nás pro nejlepší cenu

Uhelné válečkové sítoBrožura ke stažení

Proč zvolit Coal Roller Screen?

Coal Roller Screen VS konvenční třídiče mají následující výhody.

Válcová síta výrazně předčí konvenční síta, zejména v případě obtížně prosévatelných, mokrých, lepivých sypkých materiálů je podávání a prosévání výrazně lepší než konvenční síta, která často vykazují připékání a lepení těchto materiálů.

Coal Roller Screen pracuje s nízkou spotřebou energie a nízkými požadavky na profil a bez vibrací, hluku nebo přenášeného namáhání, díky čemuž jsou ideální pro stacionární i přenosné aplikace.

Ve srovnání s tradičním sítem, které využívá k separaci materiálů vibrace, uhelné síto nevibruje, zařízení je relativně pevné, nevyžaduje častou údržbu a generální opravy a celková životnost zařízení je delší.

Coal Roller Screen jsou samočisticí-a navrženy tak, aby odolávaly ucpávání a omezovaly oslepování. Jsou také vybaveny automatickým mazacím systémem a funkcí jog reverse, která rychle a snadno vyřeší jakoukoli situaci zablokování.

Uhlíkový válečkový třídič lze podávat odbavovacím podavačem nebo přímo pomocí nákladních automobilů nebo nakladačů. Není potřeba žádné další vybavení, které by napomáhalo krmení, čímž se snižují náklady na civilní výstavbu a vybavení.

Výrobní zařízení

Vysoce kvalitní mechanické výrobky, musí mít vynikající nástrojové vybavení. Aby byla zajištěna jeho přesnost a uspokojeny potřeby velkých zakázek. Společnost Henan Excellent Machinery Co., Ltd vlastní 140 sad profesionálního vybavení, včetně pěti-portálového obráběcího centra-, CNC vyvrtávacího a frézovacího obráběcího centra, vertikálního obráběcího centra, vertikálního CNC obráběcího centra, portálového obráběcího centra, laserového řezacího stroje, laserového řezacího stroje a obráběcího centra délky laserových trubek, CNC obráběcího centra a obráběcího centra délky, CNC obráběcích strojů Laintal atd. výrobní zařízení včetně Environmental Spray Room a Heat Trea zařízení a ultra velké povrchové tepelné zpracování.

Pět{0}}osé portálové obráběcí-centrum

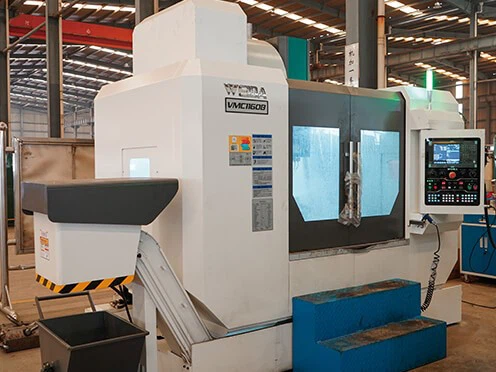

Vertikální CNC obráběcí centrum

CNC vyvrtávací a frézovací obráběcí centrum

Vertikální obráběcí centrum

Laserový stroj na řezání trubek

Pracovní stanice svařovacího robota

Přísná kontrola kvality

V současné době společnost EXCT plně prošla mezinárodní certifikací systému kvality ISO9001-2008, kompletní systém kvality zajišťuje, že od vývoje a návrhu produktu, výroby, nákupu a dodávek až po proces prodeje a servisu byla účinně kontrolována kvalita.

EXCT má přísný a kvalifikovaný inspekční tým, který zajišťuje úspěšnou kontrolu kvality produktů. Oddělení kontroly kvality má přísný testovací proces, který prochází fázemi nákupu surovin, výroby a instalace, aby bylo zajištěno, že každý kus zařízení dodávaný zákazníkům je kvalifikovaný.

Zákaznická kontrola kvality

Kontrola kvality třetí{0}stranou

Kontrola kvality třetí{0}stranou

Aktuální detekce

Roller Screen Shaft Temperature Detection

Detekce teploty hřídele

Detekce rychlosti otáčení

Detekce hluku

Uhelné válečkové sítoPřípady

Coal Roller Screen jsou vhodné zejména pro mokré, lepivé materiály a odstraňování materiálů s vysokým procentem jílu. Coal Roller Screen se používají v agregačních a těžebních aplikacích k třídění--těžebního materiálu před primárním drtičem.

Odešlete své požadavky a promluvte si s jedním z našich technických inženýrů o vašem projektu.

Získejte nejvhodnější produktové řešení a cenovou nabídku ZDARMA!!!

Všeobecné technické specifikace

EXCT Coal Roller Screen jsou přizpůsobeny pro každý aplikační materiál, aby poskytovaly nejlepší konfiguraci a splňovaly všechny vaše požadavky. Informace o konfiguraci jsou typické hodnoty pro referenci. Další pomoc s výběrem zařízení vám poskytne naše technické inženýry.

Model	Šířka obrazovky (Mm)	Řízená osa/základna	Tříděná velikost částic (Mm)	Výkon pohonu (kw)	Manipulační kapacita (T/H)
GZS1208	1200	8	10-100	15	150-300
GZS1412	1 400	12	10-100	2x 15	200-500
GZS1618	1600	18	10-100	3x 18.5	400-800
GZS1824	1 800	24	10-100	4×22	600- 1000
GZS2024	2000	24	10-100	4×30	800-1200
GZS2430	2400	30	10-100	5×37	1000-1800

Poznámka: Počet rolí lze upravit dle požadavků zákazníka.

Instrukce pro výběr

1. Který materiál má být promítán: ____________
2. Manipulační kapacita: __________ (t/h)
3. Hustota materiálu: ___________ (t/m3)
4. Max. velikost granulí krmné suroviny: ______mm
5.Jaké je procento maximálního množství materiálu v celkovém množství krmných surovin? _________%
6.Jaká je velikost otvoru v sítu rolovacího síta?__________(mm)
7. Existují nějaké požadavky na uspořádání roletového síta? Je vodorovný nebo nakloněný?
8. Jaký druh zařízení bude dodávat materiál na válečkové síto?
9. Jaký druh zařízení bude přijímat materiál z roletového síta?
10. Funguje uhelný válečkový síto samostatně nebo s jiným zařízením k vytvoření systému? Pokud tvoříte systém, poskytněte nám prosím vývojový diagram nebo výkres uspořádání celého systému, aby se k nim naši inženýři mohli odkázat.
