Circular Motion Vibrating Screen si vede výjimečně dobře, pokud jde o výkonnostní parametry, s účinností prosévání přes 95 %, což daleko převyšuje tradiční prosévací zařízení.
Zařízení má široký rozsah zpracovatelské kapacity a je schopno uspokojit potřeby jak malých{0}}výrobních linek s několika tunami za hodinu, tak velkých{1}}projektů se stovkami tun za hodinu.
Přesnost třídění je vysoká a lze ji nakonfigurovat se 2 až 6 vrstvami sít, aby bylo dosaženo současné klasifikace více velikostí částic.
Zařízení pracuje stabilně, s širokým rozsahem nastavení amplitudy a je přizpůsobitelné různým materiálovým charakteristikám.
Ukazatele spotřeby energie jsou vynikající, s 20%-30% úsporou energie ve srovnání s podobnými produkty, což výrazně snižuje provozní náklady.
Princip fungování vibrační obrazovky s kruhovým pohybem
Dynamický systém Circular Motion Vibrating Screen byl přesně vypočítán. Odstředivá síla generovaná excentrickým blokem budiče způsobuje, že těleso síta podléhá nuceným kruhovým vibracím.
Tato vibrace způsobuje, že materiály na obrazovce procházejí projektilním pohybem a trajektorie pohybu je parabolická. Síla střely materiálů je úměrná druhé mocnině frekvence vibrací a je úměrná amplitudě.
Přesným řízením parametrů vibrací mohou materiály dosáhnout optimálního sypkého stavu a rychlosti dopravy na sítu, čímž je zajištěno, že každá částice má dostatek příležitostí projít otvory síta, čímž je dosaženo účelu účinného třídění.
Podrobnosti o kruhové vibrační obrazovce
Přijali jsme excentrický vibrační budič řady ZYQF s -mazanou přírubou{1}}, který jsme sami vyvinuli. Hlavní výhoda spočívá v možnosti plynule upravovat pracovní amplitudu flexibilním přidáváním nebo snižováním počtu bloků protizávaží. To znamená, že můžete kdykoli přesně přizpůsobit optimální intenzitu stínění podle různých vlastností materiálu a požadavků na výrobu a dosáhnout tak maximální účinnosti.
Neděláme kompromisy ohledně základních komponent. Všechna ložiska jsou vybírána z importovaných speciálních vibromechanických ložisek německých SKF/FAG, aby byla zajištěna extrémně dlouhá životnost a vynikající spolehlivost v náročných podmínkách. To poskytuje nejsilnější záruku nepřetržitého-intenzivního provozu zařízení a výrazně snižuje riziko neočekávaných prostojů způsobených selháním ložisek.
Driver&Spojka
Konstrukce kombinuje pohon koncovým motorem s mezilehlým hřídelovým převodem. Vibrační budič pracuje synchronně prostřednictvím klínových řemenů a synchronních řemenů. Komponenty převodovky jsou vybaveny kompletními ochrannými kryty, které zajišťují nejen provozní bezpečnost, ale také prodlužují životnost a splňují požadavky na regulaci otáček různých pracovních podmínek.
Boční deska
Je vyrobena z nízko-legované vysokopevnostní-kontejnerové desky Q245R, která je přesně řezána laserem a tvarována v jednom kroku. Přesnost výroby dosahuje ±0,03 mm. Boční deska je spojena vysokopevnostními nýty, které vyztužují součásti, zcela zabraňují deformacím způsobeným namáháním při svařování a zajišťují stabilitu a spolehlivost zařízení během-dlouhodobého provozu.
Deska obrazovky
Podle různých požadavků na prosévání si vibrační síto může vybrat tkané síto, polyuretanovou sítovou desku, roštovou sítovou desku atd. Sítová deska má nejen vysokou účinnost prosévání, dlouhou životnost, ale také snadnou montáž a demontáž, což výrazně zkracuje dobu výměny.
Rám obrazovky
Rám obrazovky je vyroben nýtováním-kvalitních ocelových profilů a ocelových plátů. Klíčové spojovací části jsou zajištěny vysokopevnostními šrouby. Chyba rovinnosti podpěry povrchu obrazovky je menší nebo rovna 1 mm/m². Celá konstrukce prochází tryskáním, aby se dosáhlo úrovně čistoty Sa2,5, a poté je potažena ochrannou vrstvou odolnou proti opotřebení-. To zajišťuje konstrukční řešení problému uvolňování šroubů.
Paprsek
Příčný nosník je vyroben z vysoce kvalitní -bezešvé trubky z legované oceli a příruba je plně svařená a zbavená pnutí-. Na klíčová namáhaná místa jsou přidány-otěruvzdorné ocelové desky NM500. Celá konstrukce prochází žíháním a přesným obráběním, aby byla zajištěna vysoká přesnost a pevnost, což výrazně zlepšuje odolnost proti opotřebení a životnost.
Jaro
Spirálová pružina je vyrobena z materiálu 60Si2Mn a prochází speciálním procesem fosfátování a práškového lakování, jehož výsledkem je vynikající tlumení vibrací a stabilita. Pružina má konstrukční životnost přes 10 000 hodin a je vybavena speciálním zvedacím okem v horní části pro snadnou a rychlou výměnu a údržbu.
Funkce kruhové vibrační obrazovky
01/ Nízká hlučnost
Vibrační síto s kruhovým pohybem optimalizovalo strukturu vibrací během svého návrhu, čímž se snížila kolize a tření mezi součástmi. Zároveň může být vybaven zařízeními pro snížení hluku. Během provozu je jeho hlučnost mnohem nižší než u tradičních stínících zařízení, efektivně zlepšuje výrobní prostředí v dílně, chrání zdraví sluchu obsluhy a splňuje požadavky výroby na ochranu životního prostředí.
02/ Snižte znečištění prachem
U materiálů náchylných k tvorbě prachu (jako je vysušená struska a uhlí) lze vibrační síto s kruhovým pohybem flexibilně kombinovat se zařízením na odstraňování prachu. Během procesu třídění může být prach včas shromažďován, což snižuje rozptyl prachu a snižuje znečištění ovzduší. To pomáhá podnikům splnit emisní normy na ochranu životního prostředí a vyhnout se ekologickým sankcím.
03/ Vysoký stupeň přizpůsobení
Podle specifických výrobních potřeb podniku lze přizpůsobit různé-velké povrchy sít, různé materiály sítových sítí (jako jsou ocelové síta-odolné proti opotřebení, polyuretanové sítové sítě) a parametry vibrací vhodné pro speciální materiály. To poskytuje personalizovaná řešení screeningu pro podnik, která odpovídají skutečným výrobním scénářům.
04/ Hladké spuštění
Zařízení je vybaveno zařízením pro pozvolný start-. Během spouštění proud plynule stoupá, aniž by generoval náhlý velký proud. Tím se minimalizuje dopad na elektrickou síť továrny a nedochází k ovlivnění běžného provozu ostatních výrobních zařízení v důsledku spouštění tohoto zařízení, což zajišťuje stabilitu napájení celé výrobní linky.
05/ Menší materiální ztráty
Přesný efekt třídění může snížit situaci, kdy jsou spolu s nečistotami vypouštěny i kvalifikované materiály. Stejnoměrná rychlost běhu materiálu zároveň zabraňuje ztrátám materiálu způsobeným kolizemi a třením během přepravy, účinně zlepšuje míru využití surovin a nepřímo snižuje náklady podniku na pořízení surovin.
06/ Malá podlahová plocha
Celková struktura kruhové vibrační obrazovky je kompaktní a dobře{0}}navržená. Při zajištění vysoké zpracovatelské kapacity je jeho podlahová plocha mnohem menší než u jiných třídicích zařízení se stejnou výrobní kapacitou. Je vhodný zejména pro podniky s omezeným prostorem dílen, které mohou optimalizovat uspořádání dílen a zvýšit míru využití prostoru.
Odešlete své požadavky a promluvte si s jedním z našich technických inženýrů o vašem projektu.
Kontaktujte nás pro nejlepší cenu
Výkon obrazovky s kruhovým pohybem vibrací
Odchylka frekvence vibračního stínění nepřesahuje stanovenou hodnotu 2,5 %.
Rozdíl bodové amplitudy symetrie obrazovky na obou stranách není větší než 0,5 mm, příčný výkyv není větší než 1 mm.
Relativní chyba úhlu směru vibrací dvou symetrických bodů nesmí překročit 1 stupeň.
Chyba výšky statického stlačení pružiny dvou symetrických bodů po montáži není větší než 3 mm.
Nárůst teploty ložiska nesmí překročit 40 stupňů, nejvyšší teplota nesmí přesáhnout 75 stupňů.
V rámci jednoho metru kolem zařízení nesmí hluk naprázdno překročit 75 dB(A).
Balení a dodání vibrační obrazovky s kruhovým pohybem
Zaměřujeme se na výrobu a inovaci krmných, drtících, třídicích a dopravních zařízení pro povrchové doly a zásobujeme zámořský trh spolehlivými kvalitními produkty a dokonalým servisním systémem. Až dosud byly naše výrobky vyváženy do více než 50 zemí a regionů, včetně Ruska, Austrálie, Indonésie, Vietnamu, Kolumbie, Thajska, Turecka, Pákistánu, Guineje, Egypta, Chile, Spojených států, Brazílie, Malajsie, Indie, Jižní Afriky, Španělska, Bulharska, Francie atd.

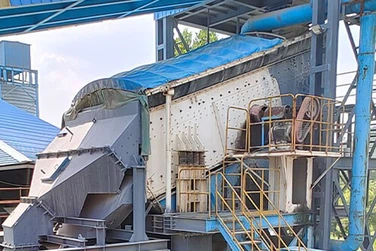

Pouzdra s kruhovými vibračními obrazovkami
Vibrační síto s kruhovým pohybem pro kamenivo je široce používáno při separaci křemenného kamene, říčních oblázků, kalcitu, dolomitu, žuly, čediče, vápence, diabasu, zlata, cínu, titanu, hematitu, železné rudy, uhlí a dalších minerálů atd.
Výrobní zařízení
Vysoce kvalitní mechanické výrobky, musí mít vynikající nástrojové vybavení. Aby byla zajištěna jeho přesnost a uspokojeny potřeby velkých zakázek. Společnost Henan Excellent Machinery Co., Ltd vlastní 140 sad profesionálního vybavení, včetně pěti-portálového obráběcího centra-, CNC vyvrtávacího a frézovacího obráběcího centra, vertikálního obráběcího centra, vertikálního CNC obráběcího centra, portálového obráběcího centra, laserového řezacího stroje, laserového řezacího stroje a obráběcího centra délky laserových trubek, CNC obráběcího centra a obráběcího centra délky, CNC obráběcích strojů Laintal atd. výrobní zařízení včetně Environmental Spray Room a Heat Trea zařízení a ultra velké povrchové tepelné zpracování.
Přísná kontrola kvality
V současné době společnost EXCT plně prošla mezinárodní certifikací systému kvality ISO9001-2008, kompletní systém kvality zajišťuje, že od vývoje a návrhu produktu, výroby, nákupu a dodávek až po proces prodeje a servisu byla účinně kontrolována kvalita.
EXCT má přísný a kvalifikovaný inspekční tým, který zajišťuje úspěšnou kontrolu kvality produktů. Oddělení kontroly kvality má přísný testovací proces, který prochází fázemi nákupu surovin, výroby a instalace, aby bylo zajištěno, že každý kus zařízení dodávaný zákazníkům je kvalifikovaný.
Odešlete své požadavky a promluvte si s jedním z našich technických inženýrů o vašem projektu.
Získejte nejvhodnější produktové řešení a cenovou nabídku ZDARMA!!!
Všeobecné technické specifikace
Circular Motion Vibrating Screen EXCT jsou přizpůsobeny pro každý aplikační materiál, aby poskytovaly nejlepší konfiguraci a splňovaly všechny vaše požadavky. Pro více konfigurací kontaktujte naše technické inženýry.
|
Model |
Vrstvy |
Plocha |
Úhel |
Velikost oka (mm) |
Maximální velikost posuvu (mm) |
Kapacita |
Frekvence (ot./min) |
Moc |
Celkový rozměr (mm) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
Menší nebo rovno 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
Menší nebo rovno 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
Menší nebo rovno 200 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
Menší nebo rovno 200 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
Menší nebo rovno 200 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
Menší nebo rovno 400 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
Menší nebo rovno 400 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
Menší nebo rovno 200 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
Menší nebo rovno 200 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
Menší nebo rovno 200 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
Menší nebo rovno 200 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
Menší nebo rovno 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
Menší nebo rovno 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
Menší nebo rovno 200 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
Menší nebo rovno 200 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
Menší nebo rovno 400 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
Menší nebo rovno 400 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
Menší nebo rovno 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
Menší nebo rovno 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
Menší nebo rovno 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
Menší nebo rovno 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
Menší nebo rovno 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
Menší nebo rovno 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
Menší nebo rovno 200 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YAH1848 |
2 |
8.6 |
20 |
6-150 |
Menší nebo rovno 400 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
Menší nebo rovno 200 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
Menší nebo rovno 200 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
Menší nebo rovno 400 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
Menší nebo rovno 400 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
Menší nebo rovno 200 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
Menší nebo rovno 200 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
Menší nebo rovno 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
Menší nebo rovno 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
Menší nebo rovno 200 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
Menší nebo rovno 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
Menší nebo rovno 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
Menší nebo rovno 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
Menší nebo rovno 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2460 YAH |
1 |
14.4 |
20 |
30-150 |
Menší nebo rovno 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
Menší nebo rovno 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
Instrukce pro výběr
1. Materiál k prověření: ______(Uvítáme, když nám poskytnete-fotku materiálu na webu)
2.Manipulační kapacita:______t/h
3. Objemová hmotnost: ______t/m3
4. Max. velikost granulí krmné suroviny: ______mm
5. Číslo vrstvy: ______
6. Velikost ok každé vrstvy: ______mm
7. Procento distribuce částic:______
zkontrolujte prosím následující příklad, který vám pomůže to pochopit:
Pokud je číslo vrstvy dvě, velikost oka každé vrstvy je 8 mm a 3 mm, získáte 3 druhy produktů: X, Y a Z. X Větší nebo rovno 8 mm; 3 mm Menší nebo rovno Y < 8 mm; Z<3mm.
Chceme potvrdit následující informace:
a.Procento X v celém materiálu:______%;
b.Procento Y v celém materiálu:______%;
c.Procento Z v celém materiálu:______%;
8. Jaké zařízení se používá k podávání materiálu do kruhového vibračního síta:______
9. Jaké zařízení se používá k vypouštění materiálu z kruhového vibračního síta: ______
10.Pracovní zdroj: ______V ______HZ
11. Funguje vibrační obrazovka s kruhovým pohybem samostatně nebo s jiným zařízením a tvoří systém? Pokud tvoříte systém, máte předběžný návrh nebo ručně{1}}nakreslený náčrt? Pokud ano, zašlete jej prosím našemu inženýrovi pro referenci.
12. Požadované množství :______
Služba vibrační obrazovky s kruhovým pohybem
Zpráva o proveditelnosti projektu
Návrh a plánování stránek
Výběr a návrh modelu
Výpočet výběru modelu
3D modelování a kreslení
Civilní design
Instalace a uvedení do provozu
Vzdálená diagnostika
Školicí služba
Plán údržby
